V.1 : J'applique, j'élabore, je rédige une procédure d'essais


Projet de SAE : Challenge De Radiogonométrie

janvier 2026 - mars 2026

Vous pouvez retrouver la description de ce projet en cliquant ici

Durant la phase de vérification de l'antenne, j'ai rédigé et appliqué plusieurs procédures d'essais consignées dans le dossier de vérification, chacune rédigée en lien direct avec une exigence du cahier des charges.

J'ai notamment élaboré la procédure de mesure de la fréquence de résonance et de l'adaptation d'impédance à l'aide d'un analyseur de réseau vectoriel (VNA), en décrivant le matériel, le branchement et le relevé du paramètre S11.

J'ai également rédigé puis appliqué la procédure de caractérisation du diagramme de rayonnement, basée sur une clé RTL-SDR et un émetteur à 144 MHz, permettant de mesurer la directivité, le rapport avant/arrière et l'angle d'ouverture de l'antenne.

Antenne soumise aux procédures d'essais que j'ai rédigées


Projet de SAE : Robot Sumo

septembre 2024 - janvier 2025

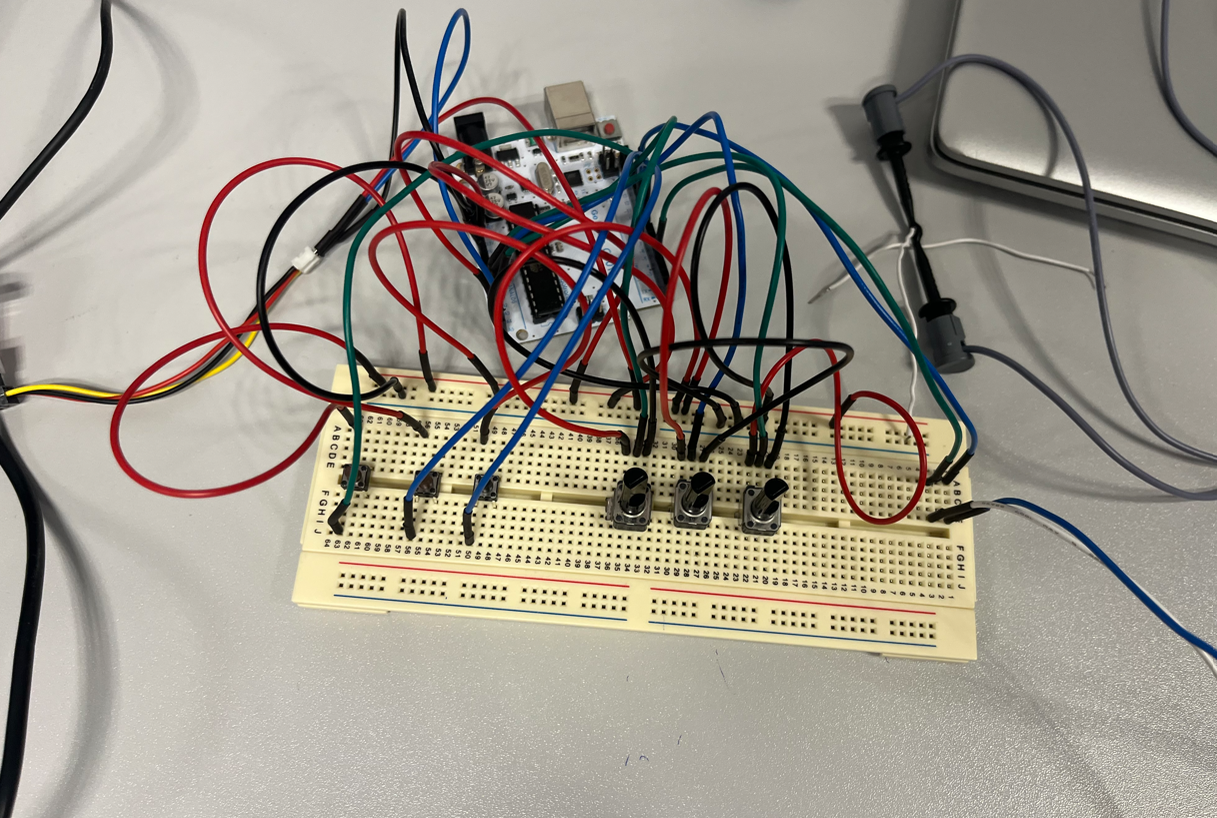

Banc de test utilisé pour appliquer les procédures d'essais

Vous pouvez retrouver la description de ce projet en cliquant ici

Sur le robot mini-sumo, j'ai contribué à la rédaction de fiches de vérification décrivant la manière de tester les parties acquisition et action dont j'avais la charge.

J'ai élaboré des procédures d'essais permettant de vérifier la bonne lecture des capteurs de distance et de sol, ainsi que le pilotage des moteurs via le pont en H (avancer, reculer, tourner, stop), puis je les ai appliquées afin de relever les résultats et de les comparer aux valeurs attendues.


Projet de SAE : Kart à Hélice

janvier 2024 - juin 2024

Vous pouvez retrouver le rapport de ce projet en cliquant ici Durant ce projet j'ai effectuer des test afin de vérifier la conformité ou non des exigences. J'ai été mené à rédigé et appliquer des procédures d'essais. Tout les protocoles que j'ai rédigé et que j'ai appliqué sont disponible dans la dossier de vérification (télécharger le dossier de vérification)

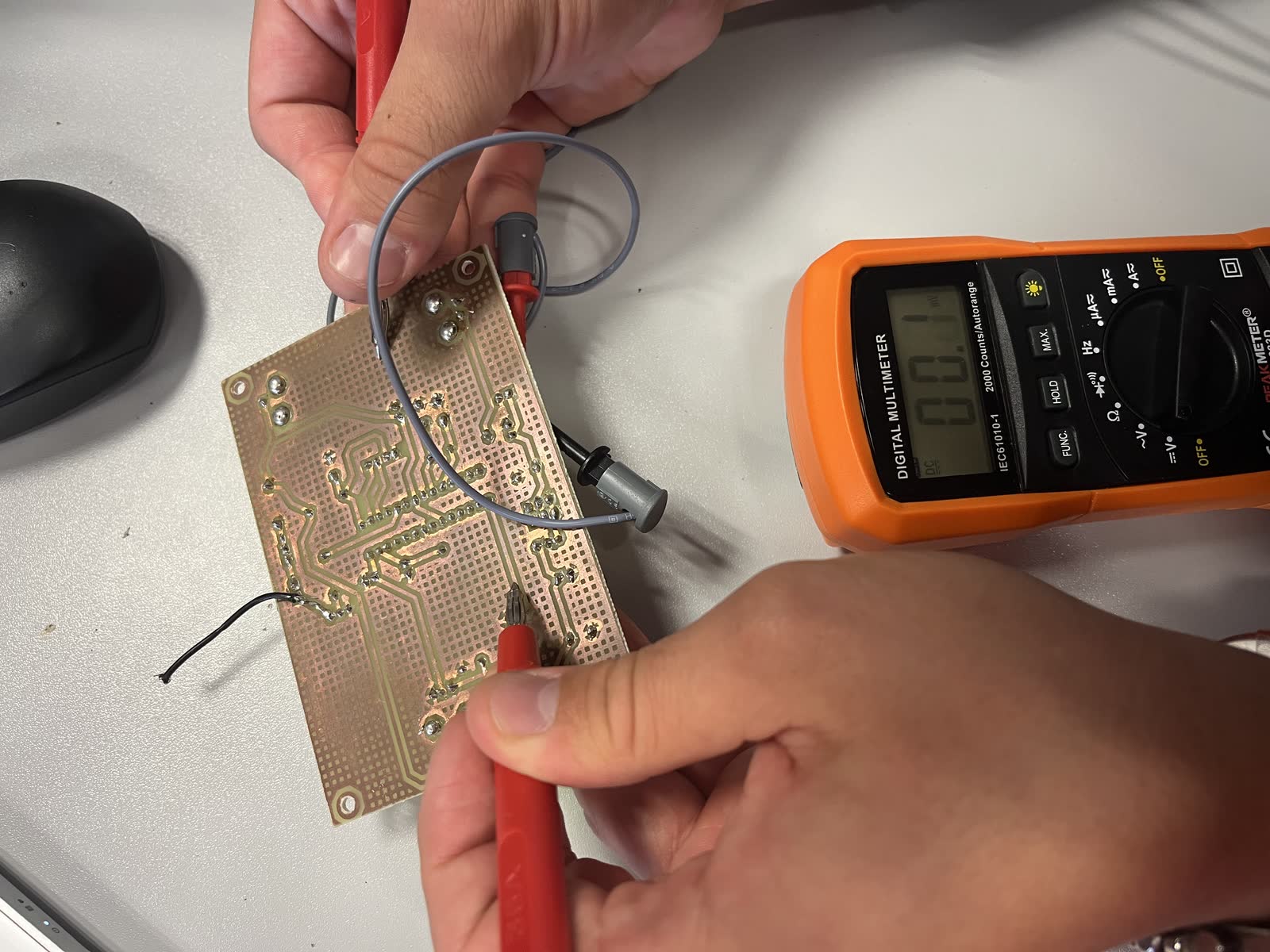

Sur la photo ci-contre on peut voir un test permettant de visualiser le signal de sortie du potentiomètre associé à la direction.

Cette mesure fait partie d'un protocole que j'ai réalisé. Nous nous attendions à une valeur en postions minimum et une autre en position maximum. Ces valeurs mesurées nous permettrons de les comparer avec celle attendus et ainsi conclure de la conformité ou non de l’exigence.

Développement de la vérification de l'intensité du courant parcourant les LEDs

Au cours de ce même projet j’ai réalisé d’autre mesure plus complexe. Par exemple avec l’utilisation d’un oscilloscope. Vous pouvez voir ci-contre le schéma que j’ai réalisé. Il fait partie du protocole que j’ai rédigé. Sur la deuxième image on peut voir une capture de l’oscilloscope. C’est en fait la mesure réalisé en suivant le montage du schéma.

Grace à cette mesure nous avons pu en déduire la tension aux bornes de la résistance et grace à une seconde prise de mesure mesure de la résistance nous avons pu en déterminer son courant et ainsi conclue de la conformité de l’exigence ou non.

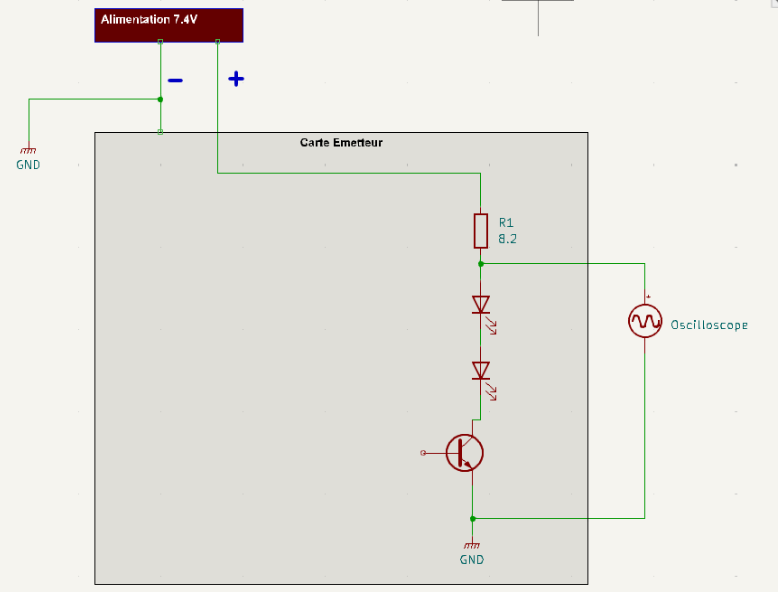

Schéma de cablage d'une mesure

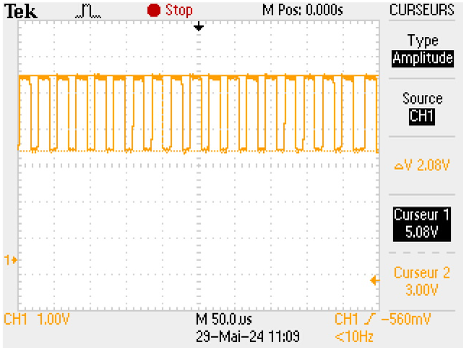

Mesure à l'oscilloscope en suivant la procédure d'essai
